GeoSeeker Su Tespit Dedektörü

GeoSeeker Su Tespit

250 metre (820 ft) derinliğe kadar yer altı su kaynakları veya gizli oyuklar mı arıyorsunuz? GeoSeeker, zemin direncini ölçen ve tarama verilerini inanılmaz 3D grafiklerde görselleştiren profesyonel bir jeoelektrik su detektörü ve boşluk detektörüdür. Almanya’da tasarlanmış, üretilmiş çok hareketli ve kullanımı kolay bir jeoelektrik dedektördür.

GeoSeeker toprak özdirenci okumak için Schlumberger dayalı bir jeoelektrik ölçüm prosedürü kullanır.

OKM GeoSeeker su dedektörü, Aralık 2017’de kar amacı gütmeyen bir kuruluş olan "Aktion Pro Afrika” ya teslim edildi ve yer altı arama sırasında başarılı ölçüm sonuçları sağlamaktadır.

Toprak direncine dayanarak dedektör mağaralar, tüneller, odalar ve benzeri gibi yeraltı su birikintileri, su taşıyan çakıl ve yeraltı suyu seviyesi gibi boşlukları bulma yeteneğine sahiptir.

Böylece jeofizik dedektör aynı anda su bulucu veya kavite dedektörü olarak dağıtılabilir.

GeoSeeker donanım bileşenleri tamamen modern bir Android Tablet PC tarafından kontrol edilir.

Tüm komutları ve ölçüm sonuçları Wi-Fi aracılığıyla kablosuz aktarılır. Sadece üç desteklenen tarama modlarından birini seçmek Önceden yüklenmiş yazılım uygulamasını kullanarak:

· Aktif Tarama (Doğru)

Bu tarama modu kullanırken GeoSeeker yeraltı toprağa elektrik gücünü enjekte iki elektrot kullanır.

İki ek elektrotlar nihai direnç değerini hesaplamak için belirli tarama noktalarda potansiyel farkı (voltaj düşmesi) ölçüyoruz.

Bu mod yeraltı toprak içinde yeraltı su birikintileri, gizli mağaralar, hatta geçirimsiz katmanlar ve engelleri tespit etmek için kullanılır.

Aktif taramaları size ölçüm yapmak için gidiyoruz belirli bir derinlik aralığı tanımlamak mümkün olacaktır.

Yani 5 metre (16 feet) ve 250 metre (820 feet) arasında bir başlangıç ve bitiş derinliğini belirleyecek.

Aktif Tarama (Hızlı)

Bu tarama modu doğru taramanın hızlı bir versiyonu.

Ayrıca yeraltı içine elektrik akımı enjekte ve toprak direncini hesaplamak için potansiyel farkını (gerilim sonbahar) ölçülmesidir.

Pasif Tarama

Bu tarama modunu kullanarak GeoSeeker sadece yeraltı doğal olarak oluşan gerilim okumak için iki elektrot kullanır iken (hiçbir elektrik yeraltına enjekte edilir). Bu mod, yalnızca yeraltı akan suyu tespit etmek için kullanılır.

GeoSeeker grafik kullanıcı arayüzü aşağıdaki dillerde mevcuttur: · Deutsch · İngilizce · Français · Español · Italiano · Türkçe · Nederlands

GeoSeeker yazılım uygulaması ölçümü tamamlayarak size yardımcı olmak için basit bir adım-adım talimatlar vermektedir. Ölçüm bittikten kadar sadece bu resimde talimatları izleyin.

Ölçümü tamamladıktan sonra ölçü değerlerinin grafiksel 3d gösterimi oluşturulur ve Tablet PC ekranda. Bazı renk ayarı seçeneği, su taşıyan çakıl ve yeraltı suyu seviyesi (mavimsi renklerde gösterilir) yanı sıra boşluklar, mağaralar, tüneller, odalar veya geçirimsiz tabakalar (kırmızımsı renkte gösterilmiştir) sizin yeraltı su yataklarının grafik 3d görselleştirme optimize etmek için sağlanmıştır.

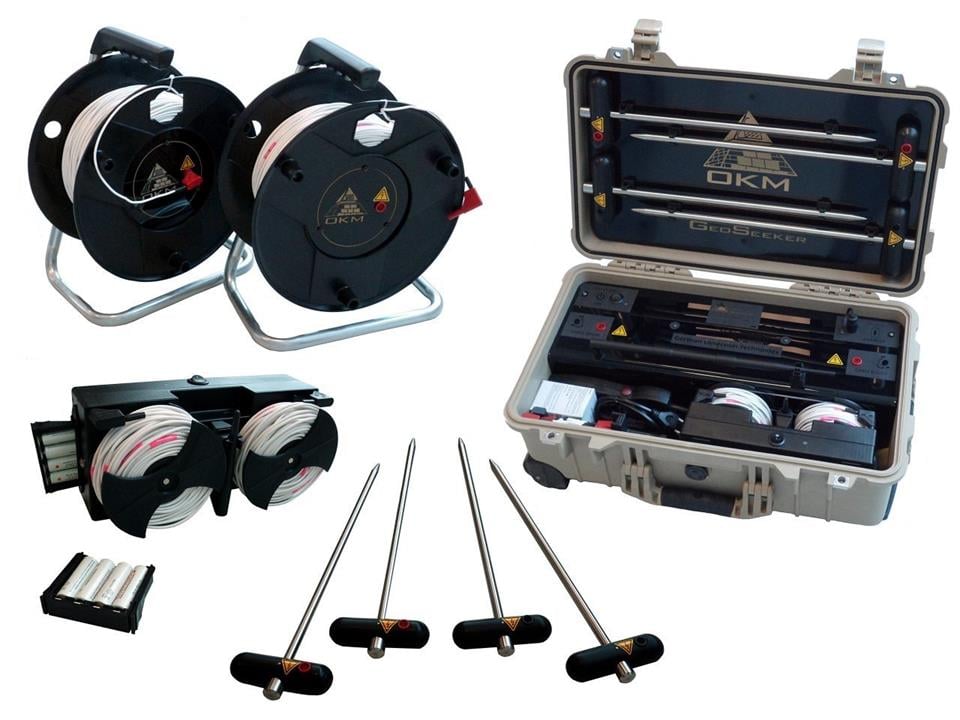

GeoSeeker donanım yerleşik bir su geçirmez ve darbeye dayanıklılık Peli durumda içine. Yani jeoelektrik ekipman iyi paketlenmiş ve ulaşım için her zaman hazır.

Aşağıdaki teknik göstergeler medial değerlerdir. Operasyon sırasında, küçük varyasyonları oldukça mümkündür.





Kontrolör (Alma Birimi)

Boyutlar (Y x G x D)	130 x 270 x 110 mm
Ağırlık	0.6 kg
Ağırlık (monte kablo davul ve pillerle)	2,1 kg
Güç Kaynağı (8 adet AA pil)	8-14 VDC
Çalışma Süresi (aküler)	Min. 16 saat
Zaman (boş pil) Şarj	tipik olarak 3 saat, max. 5 saat
Giriş (Charger için)	12 VDC, 1,5 A
İşlemci	80 MHz Cortex M3
ADC	16 bit
Tablet PC ile iletişim	WLAN-Kullanılan erişim, 2,4 GHz bant, kanal 6, WPA2
Güç Box ile iletişim	2,4 GHz bant, on-demand, özel
Etkili Menzil (diferansiyel)	-1400 MV 1400 için
Giriş Direnci (statik)	yakl. 12 M?
Veri Örnekleme Oranı	4096 Hz (512 numune 64 kez örnekleme ortalama değer)
Tarama Noktası başına Ölçüm Dönem	Min. 16 saniye





Güç Kutusu (Gönderme Birimi)

Boyutlar (Y x G x D)	230 x 550 x 360 mm
Ağırlık	15.8 kg
Ağırlık (monte Elektrotlar ile)	18 kg
Dahili Güç Kaynağı	Kurşun Asit Akü (V x 12 2, 10 Ah)
Çıktı	mak. 390 V, 0.5 A, 20 W
Çalışma Süresi (dak. Güç)	yakl. 100 saat
Çalışma Süresi (ortalama güç)	yakl. 40 saat
Çalışma Süresi (maks. Güç)	yakl. 8 saat
Şarj süresi	mak. 8 saat
Giriş (Charger için)	24 VDC, 2 A
Controller ile iletişim	2,4 GHz bant, on-demand, özel

Elektrotlar

Boyutlar (U x G x D)	440 x 120 x 35 mm
Ağırlık	0.52 kg

Güç Kablosu Davullar (Ø 290 mm)

Boyutlar (Y x G x D)	360 x 290 x 200 mm
Ağırlık	6,5 kg
Kablo uzunluğu	255 m
İşaretleyiciler	15

Gerilim Kablosu Davullar (Ø 120 mm)

Boyutlar (Y x G x D)	120 x 120 x 45 mm
Ağırlık	0,65 kg
Kablo uzunluğu	26 m
İşaretleyiciler	25
